POMPĂ PENTRU EVACUAREA ULEIULUI ARS

DE LA MOTORUL UNEI MAŞINI

Elevi: Constantin Cosmin POPA, Georgian Andrei FRONEA, Mihai Florin CHIRIŢĂ

Profesor coordonator: Felicia HUIDEŞ

Colegiul Tehnic "Costin D. Neniţescu", Bucureşti



Rezumat: Dispozitivul permite extragerea uleiului de motor din motorul autoturismului  în condiţii ecologice  fără acces direct la baia de ulei (prin buşonul special destinat) respectiv fără ridicarea maşinii de la sol. Accesul este asigurat prin orificiul de măsură a nivelului de ulei în baie.

Cuvinte cheie: schimb ulei, ecologie, refolosire

PREZENTARE GENERALĂ

Lucrarea prezintă o modalitate ieftină de extragere a uleiului de motor la un autovehicul unde accesul se poate realiza prin lăcaşul jojei. Dispozitivul este prezentat în imaginea de mai jos.


Avantajele faţă de metoda clasică sunt :

  • metoda este ecolologică  (nu se împrăştie nicio picătură de ulei) - uleiul extras poate fi transportat în siguranţă până la locul de colectare
  • nu necesitã ridicarea maşinii pe o rampã sau cu macaraua hidraulicã
  • nu necesită schimbarea garniturii de la buşonul de schimb al uleiului (aflat sub maşină) şi astfel se păstrează etanşeitatea băii de ulei
  • metoda de extracţie este igienică nefiind posibilă intrarea în contact direct cu uleiul ars.

II. Principiul metodei

Metoda  se bazează pe crearea unei diferenţe de presiune între suprafaţa uleiului din baia de ulei (aflată la presiune atmosferică normală – Po = 1 atm.) şi incinta în care se doreşte extragerea (colectarea uleiului).

III. Schema dispozitivului


Compresorul creează o diferenţă de presiune între presiunea de la suprafaţa băii (Po) si presiunea (P)  din vasul colector (borcan, cu capac, închis ermetic) astfel încât  P <  Po.

La ieşire compresorul K este prevăzut cu o supapă care împiedică egalizarea presiunilor.

III. Avantaje

Dispozitivul este realizar numai din materiale reciclate:

  • compresor frigider,
  • tijă cupru,
  • furtun presiune,
  • recipient cu pereţi rigizi şi capac de izoloţie ermetică  (ar fi de preferat să fie din metal sau din sticlă – cu pereţii groşi)
  • filtru benzină (impiedică uleiul din recipient sa ajungă accidental în compresor)
  • cutie tablă – pentru prevenirea scurgerilor de ulei din compresor (accidental)
  • suport – grãtar lemn – pentru ghivece flori
  • piese componente (mânerele) ale unui aparat de fitness dezafectat – acestea facilitând transportul

IV. Concluzii

Metoda a fost aplicată cu succes. Procedeul este ecologic.

Imagini din timpul extagerii uleiului

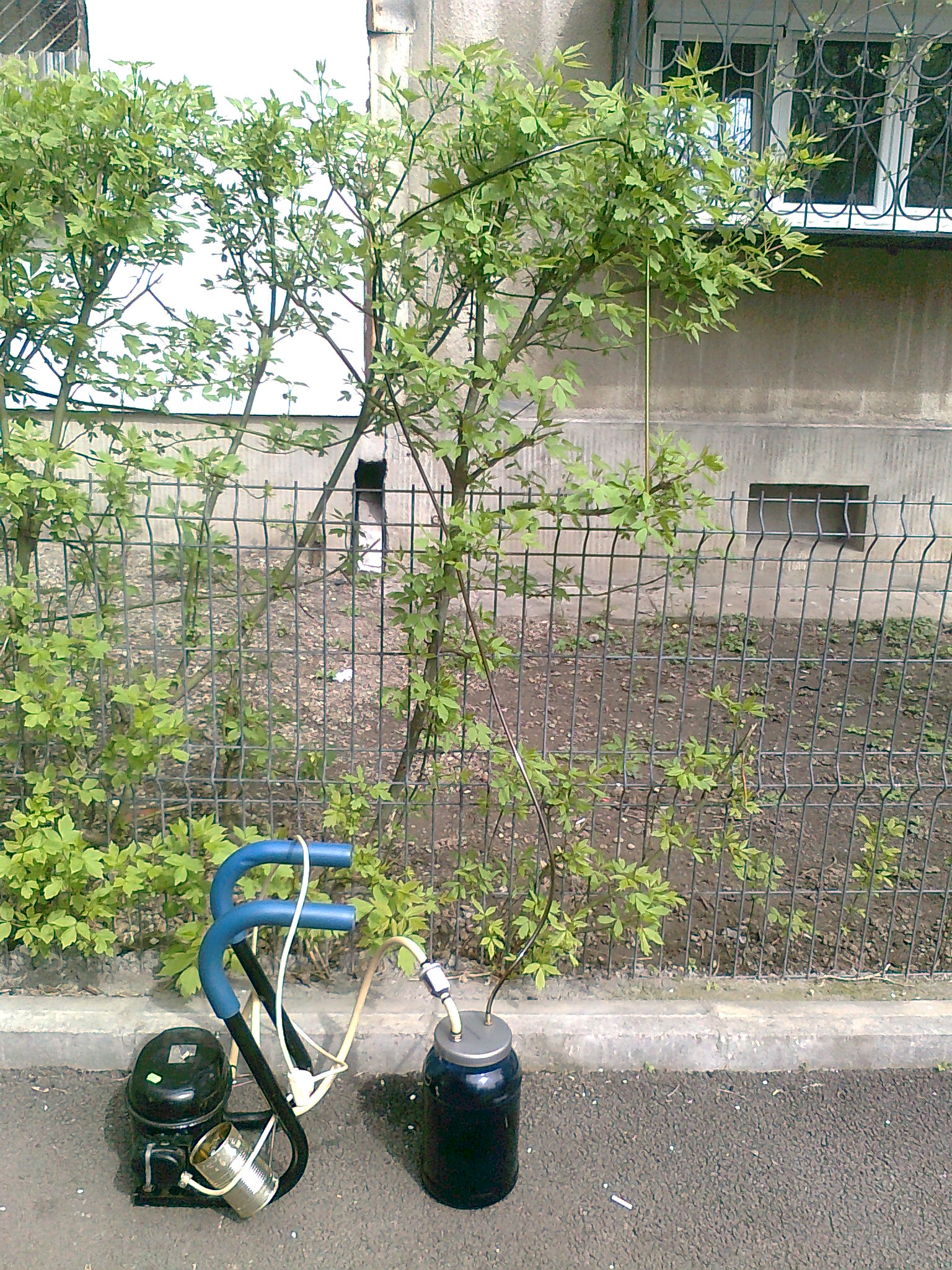

Dispozitivul a fost îmbunătăţit.

Vasul de plastic a fost înlocuit cu un vas din sticlă cu pereţii groşi.

Photo0642 IMG_9542

Imagini filmate în timpul extragerii uleiului. film 1     film 2

Dispozitivul este filmat înainte şi după ce a fost îmbunătăţit.

Cu noul vas de colectare durata extragerii uleiului este mult mai mică.

(filmele se deschid cu VLC -media player)

IMG_9565

 Echipa
